三.结构及特点

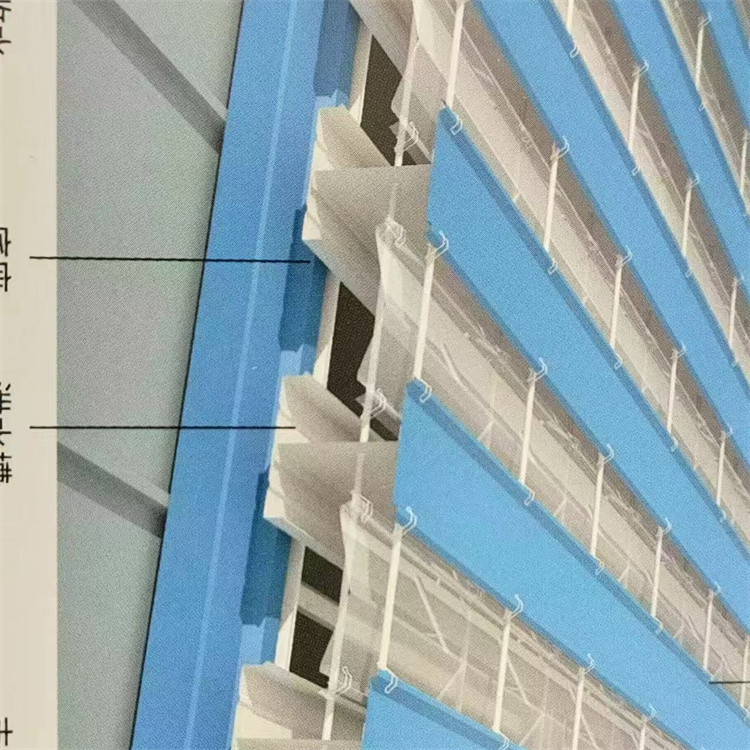

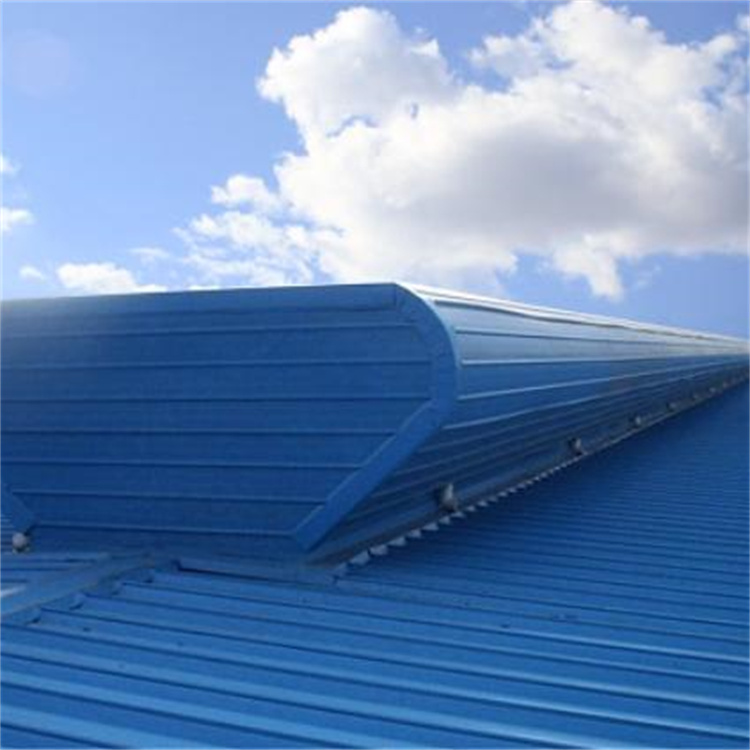

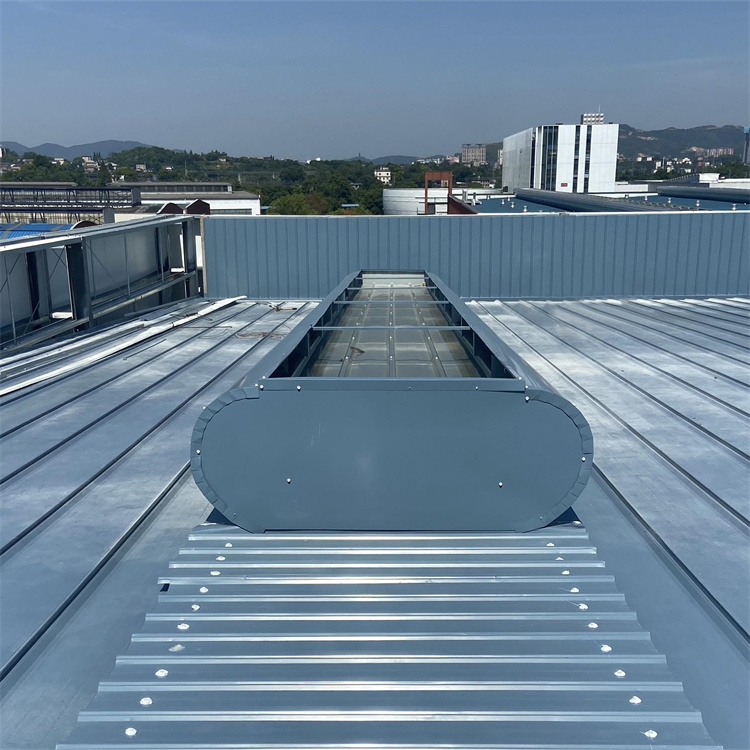

3.1  2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。

3.1.1  2型通风天窗折线型通风天窗     代号：TC  1~10A/B-

天窗选用表：

3.2  折线型通风天窗（1~10）型洞口宽度

       当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。

3.3  折线型通风天窗（1~10型）洞口长度

      压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。

3.4  通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。

3.5  通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。

本图集的通风天窗、通风帽具有结构重量轻、外形美观、通风效率高、防雨雪和避风性能好、安装方便等特点。图集的编制体现了新材料、新技术、新工岂，类型多样、设计合理，便于设计选用和施工安装，有利于通风天窗、通风帽在钢结构工业厂房与公共建筑工程中的应用和。

《通风天窗》 建筑标准设计图集适用于电力、钢铁、冶金、化工、机械等工业厂房及大型超市、商场、车站、码头等公共建筑，本图集包括弧线（折线）型和薄型两大类共12种型号的通风天窗，以及通风帽。天窗及通风帽均为专业生产厂家的定型产品。图集由说明，选用表，平、立、剖面图，安装图等部分组成。

组合式屋顶通风器，是我厂对国内外同类产品进行了深入的研究的基础上，研制的新一代通风产品，该产品在气流组织上进行了多工况优化实验，在结构上进行了多次改进，已改原来的角形结构为流线结构，从而达到了水平，是高热厂房自然通风的理想装置。
